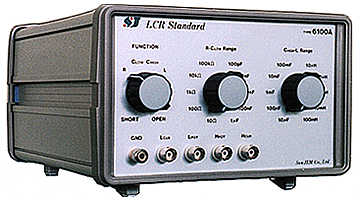

LCR Standard
TYPE 6100A/6100B

(6100A)
本器は、1台でLCRを内蔵したLCRメーター校正用標準器です。小形軽量 ですので現場等での校正に非常に便利です。
TYPE6100B は1pF、10pF が追加されています。
1.特長
1.1 1台でLCRを内蔵しているので機動性に優れている
1.2 LCRを広範囲で設定可能
1.3 精度・温度係数・経年変化が優れている為、校正用標準器として最適
1.4 4端子構造の為LCRメータを直接接続可能
1.5 LCRメータに接続したまま、OPEN及びSHORTの補正ができます
2.仕様

設定範囲

校正
周波数

調整精度
温度係数
経年変化
最高印加
電圧,電流
抵抗
10Ω
1kHz
±0.25%
±10ppm/℃
±50ppm
1W

100Ω,1kΩ,10kΩ,100kΩ

±0.01%
コンデンサ
1pF (6100Bのみ)
1kHz
±1%
±20ppm/℃
±100ppm
15V rms max
10pF (6100Bのみ) 100pf
±0.5%
1000 pF,10 nF,100 nF,1μF
±0.05%
10μF,100μF
120Hz
±0.2%
±60ppm/℃
±100ppm
*1
30mA〜1A
1mF
±0.4%
10mF,100mF
±1%
インダクタ

100μH,1mH,10mH,100mH,1H

1kHz

±0.5%
±50ppm/℃
±100ppm/℃
300mA〜3mA
*1:トランスを使用している為電流で規定

当社では、カタログ以外の製品も個別 に受け賜りますので御相談下さい
・タログの仕様は、改良により予告なく変更することがあります。
