TYPE WRSシリーズ

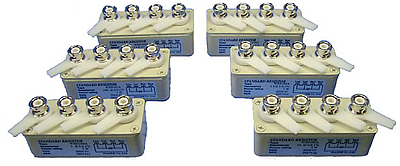

本器は、LCR メータ校正用4端子構造の固定形標準抵抗です。BNC 構造となっている為、LCR メータへ直接接続が出来ます。
1.特長
1.1 4端子構造ですので、4端子LCR メータ等の校正用に最適です。
1.2 精度・温度係数・経年変化が優れている為、校正用標準器として最適。
1.3 インダクタ・キャパシタンスが非常に小さい為、周波数特性が優れている。
2.仕様
項目/型式
WRS1R0A WRS100A WRS101A WRS102A WRS103A WRS104A
公称値 1Ω 10Ω 100Ω 1kΩ 10kΩ 100kΩ
調整精度*1 ±0.1%
温度係数 ±10ppm/℃
経年変化 ±50ppm以下
周波数特性 インダクタンス0.1μH 以下、キャパシタンス0.5pF以下
最大定格 1W
寸法
(W×D×H)
約 90×36×45
*1 1kHzにおいての
・別売でOPEN、SHORT 治具も販売しております。
・当社では、カタログ以外の製品も個別に受け賜りますので御相談下さい
・タログの仕様は、改良により予告なく変更することがあります。
